電動機接線盒內部圖片說明(電機接線盒進線方式)

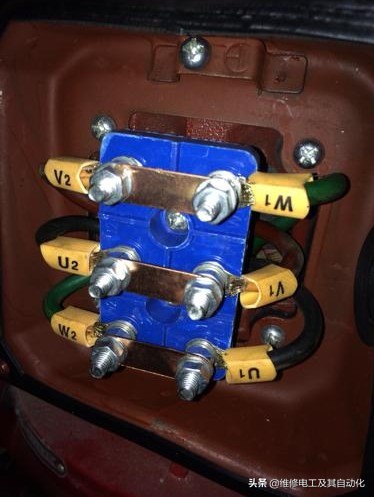

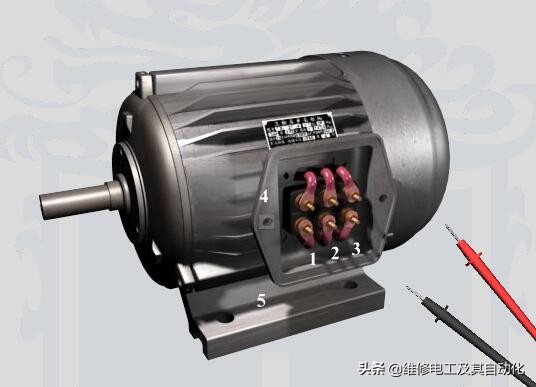

一般在電機接線盒里有一個接線板，電機三相繞組的六端分上下兩排排列。按照規定，上排三個接線樁從左至右編號為U1、V1、W1，下排三個接線樁從左至右編號為W2、U2、V2。所有電機必須根據本法規進行制造和維護。

接線時注意以下幾點：

(1)根據電機銘牌上標注的額定電壓和接線方式，確定電機接線樁的連接方式。比如銘牌上標注了380V 連接，就要按照下圖連接；如果標記了380V Y連接，則應按下圖所示進行連接。

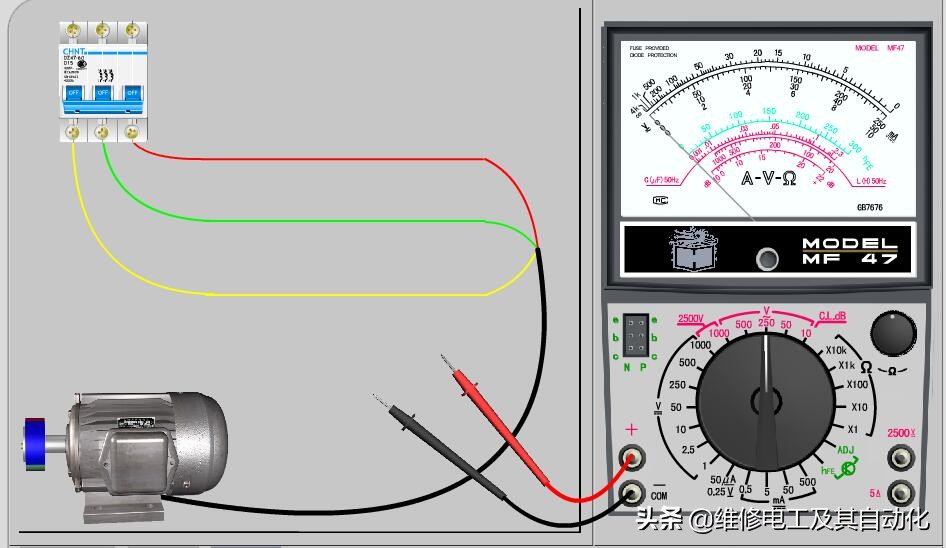

(2)將操作開關引出的三條線頭分別接在W2、U2、V2上(電機接線盒的出線口一般在底部，方便接下一排)。如果電機反轉，將任意兩根電線的末端換到接線柱上就可以正轉。

(3)如果使用星三角啟動器，應使用六根相同型號和規格的導線。每根線的兩端都要做好標記，六根線的一端要與接線盒內的六根接線柱連接，另一端的六根線的一端要與星三角啟動器相應的接線柱連接。

(4)接頭頭前，將管口至端子堆的導線(三根或六根)用絕緣膠布包在一起，包兩層(從靠近管口的地方開始)，同時封堵管口，防止水滴和雜物進入管內；如果線嘴和接線盒之間有連接結構，則不需要纏繞。
