搖表和萬用表哪個測量電機可靠?

電機是我們常見的電氣設備，那么我們?nèi)绾魏唵蔚暮饬侩姍C的好壞呢?電機是我們經常接觸的電氣設備，也是基本的設備。這是基本功，也可以作為后備手段。在沒有相關測量工具的情況下，也能進行測量，不耽誤工作進程!

首先說一下用萬用表測量三相電機：

將萬用表調至1，進行電阻測試和判斷。操作2如下所示：

測量電機是否漏電。測量三條線與外殼之間的電阻(觸針與外殼接觸應良好)。如果電阻為，則繞組線圈絕緣良好。否則，電機會泄漏。

測量電機繞組線圈是否開路。三條線成對測量。如果其中一個電阻值為，則至少有一組繞組線圈斷開。

測量電機線圈匝間是否短路。三條線成對測量。如果三次測得的電阻值相同，那么電機是好的，可以確定電機是三相電機。

(4)如果測得的三個電阻值R、R、R和R=R+R ,則電機是好的，可以確定電機是單相電機，同時可以確定單相電機的一、二次繞組和中心抽頭。

如果測量結果與情況不符，或者測量值為0，則線圈匝短路，即電機壞了。

一般情況下，在電源沒有問題的情況下，電機是無法啟動的。使用萬用表設置歐姆檔，紅色表筆連接到電機的一端，黑色表筆連接到電機的另一端。(在進行測量判斷時，好斷開電源，以免干擾結果。)如果測得有電阻(電阻小)，則線圈良好;如果電阻值為0，則電機線圈短路(相間短路)。為了測量接地，使用萬用表探針在一端測量電機的任何端子，在另一端測量電機的外殼。如果萬用表的阻值為零，說明電機接地(對地短路)。

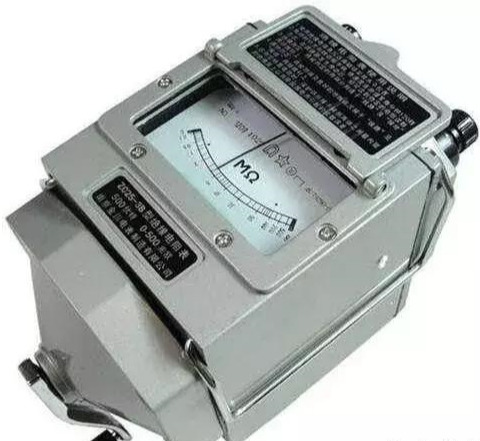

如果萬用表不能確認，那我們就要用搖表了。在使用搖表之前，我們需要檢查搖表的開路和短路。

開路檢查：將被測電阻與搖表連接前，懸掛端子按鈕L、E，搖動手柄，使發電機達到額定轉速2r/s(每秒2轉)。好的儀表的指針應該指的是刻度上“”的位置。

短路檢查：將末端按鈕L和E短路，慢慢搖動手柄，使指針應在刻度的“0”位置。

搖表正常時，測量相間電阻：將搖表的端鈕L、E分別接到任意兩相的端子上，緩慢搖動搖表。對于普通電機，相間電阻應接近0，任意兩相電阻應接近。

測量相對地電阻：將搖表的末端旋鈕L連接到相線端子，E連接到電機外殼。搖表電阻值應大于2m，潮濕環境下應大于0.5M，搖表與地面間電阻值應大于5m。如果低于0.5，則異常。就算能用也用不了多久，絕緣也不夠。

注意：(1)如果相線繞組和電機外殼之間的電阻小于0.5M:

電機繞組與電機外殼絕緣不良，繼續使用容易損壞電機，電機容易漏電。

繞組線圈可能部分燒毀和短路。如果繼續使用，電機功率不足，或者繞組完全燒壞。

(3)含水量過大等原因，容易造成電機燒壞和漏電。

(2)不允許長時間搖動搖表測量電阻值，因為搖表電壓需要高壓電機的額定電壓，長時間測量有擊穿電機絕緣的危險，造成短路或漏電。

(3)如果電機端子有連接件，需要斷開連接件，調速電機會略有不同。

一種判斷si方法

如果相等，好和同類型電機進行對比，或者找電機的出廠參數進行對比。來判斷電機的好壞。
