電動機絕緣電阻的概念

測量電機的絕緣電阻，判斷電機的絕緣性能。實際上是在測量：

(1)電機繞組對外殼的絕緣電阻。

(2)繞組間的絕緣電阻。

電動機絕緣電阻的測量有何規定？

1.送電前必須測量大修電機的絕緣電阻。

2.停電七天以上的電動機，送電前必須測量絕緣電阻。如果電機工作環境惡劣，停電時間長達五天，送電前必須測量絕緣電阻。

3.對于處于待機狀態的電機，必須定期測量絕緣電阻，至少每月兩次。

4.測量備用狀態下的電機絕緣電阻時，應通知值長、機組長及相關責任人，在征得上述人員同意并由相關人員采取相關措施后，方可進行測量。絕緣電阻測量合格后，必須將電機恢復到原運行狀態，并匯報值長、機組長度及相關責任人。

5.對于大修后的大型電機軸承絕緣，運行人員必須請維修人員用1000伏搖表測量，絕緣電阻不得低于0.51 m。

6.6KV高壓輔助電機的絕緣電阻應在1000 ~ 2500伏下測量，電機定子的絕緣電阻應不低于1 m/1 kV。

7.380 V和220V交流和DC低壓輔助電機用500 ~ 1000 V搖表測量絕緣電阻。電機的絕緣電阻不應低于0.5 m。

8.6KV高壓輔助電機的絕緣電阻應在相同的環境和溫度下測量。如果本次測量低于上次測量的1/3 ~ 1/5倍，應檢查原因，并測量吸收比R60/R15，應大于1.3。

9.絕緣電阻不合格的電動機不允許送電，特殊情況下，經總工程師同意方可送電。

測量電機絕緣電阻的要求

測量三相電動機繞組的絕緣電阻時，如果其三相繞組的頭尾可以分開連接，則應分別測量各繞組對外殼(對地)和相間的絕緣電阻。如果已經連成一個整體(三角形或星形)，則只能測量整套繞組對套管的絕緣電阻。應根據電機上被測繞組的額定工作電壓來選擇，如下表所示：

當測量嵌在繞組中的測溫元件或其它特殊裝置時，一般使用不高于250伏的兆歐表。

電機絕緣測量方法

步正確選擇其電壓和測量范圍

兆歐表不能亂用，應根據其測量設備電壓來選擇。通常500V 100 m及以上兆歐表用于500V至100 V以下的電氣設備或電路，如果測量電機的絕緣電阻，則使用500 V 100 m兆歐表。

電機絕緣檢查方法圖1

第二步兆歐表自檢測

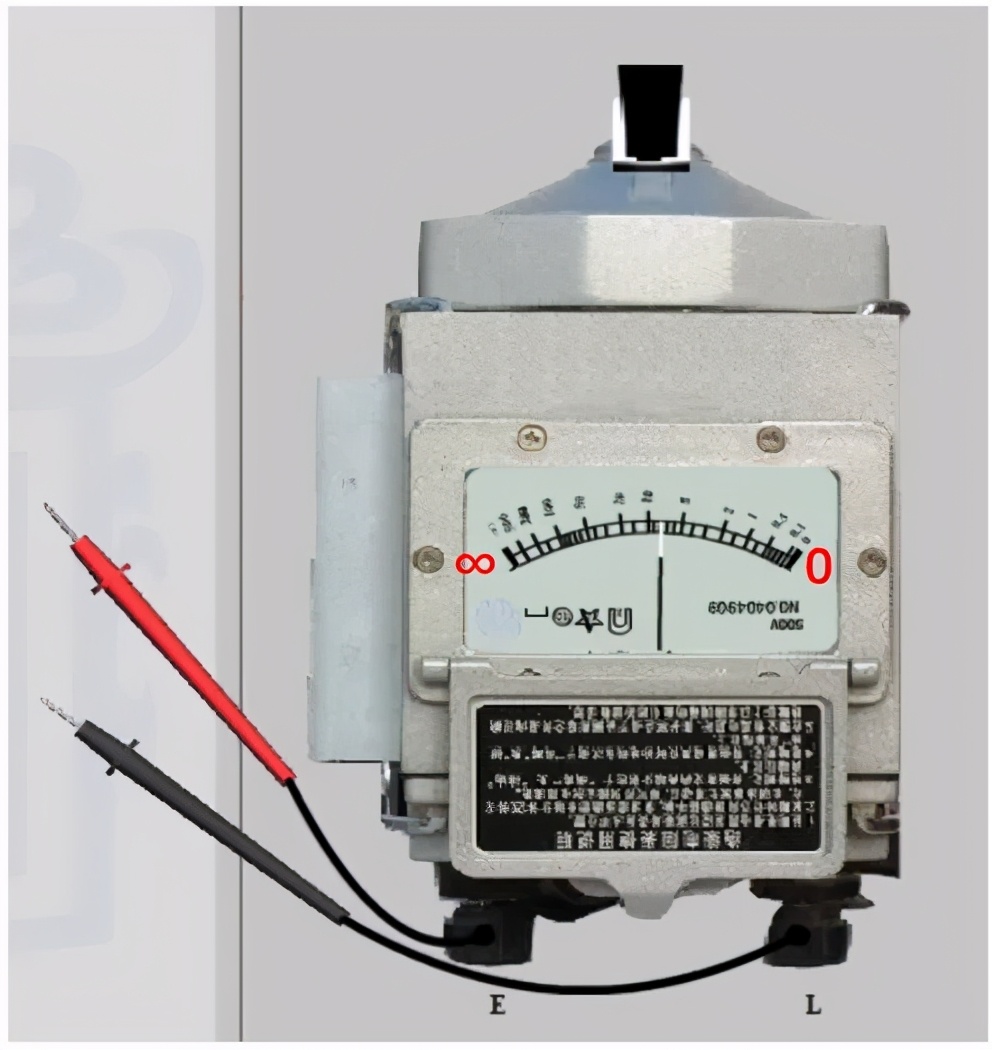

測量前兆歐表要做開路測試，然后做兩個表線(L和E)開路測試。在開路實驗中，指針應該指向“”(無窮大)如圖2所示。

開路實驗圖2

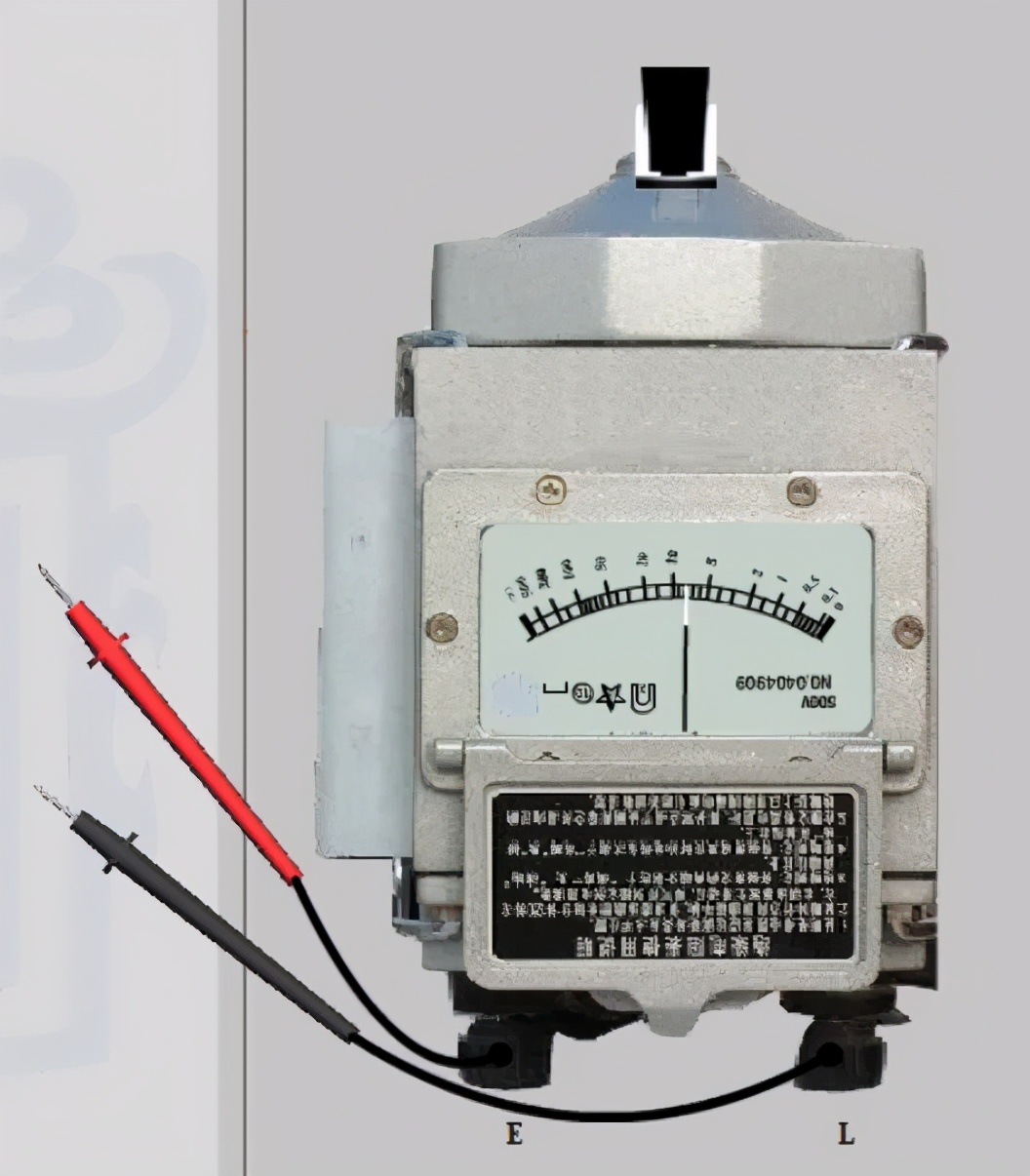

當兩表線直接接在實驗上時，指針可以撥到“0”，表示兆歐表處于正常工作狀態。如圖3所示

短路實驗圖3

第三步檢查前電動機準備工作

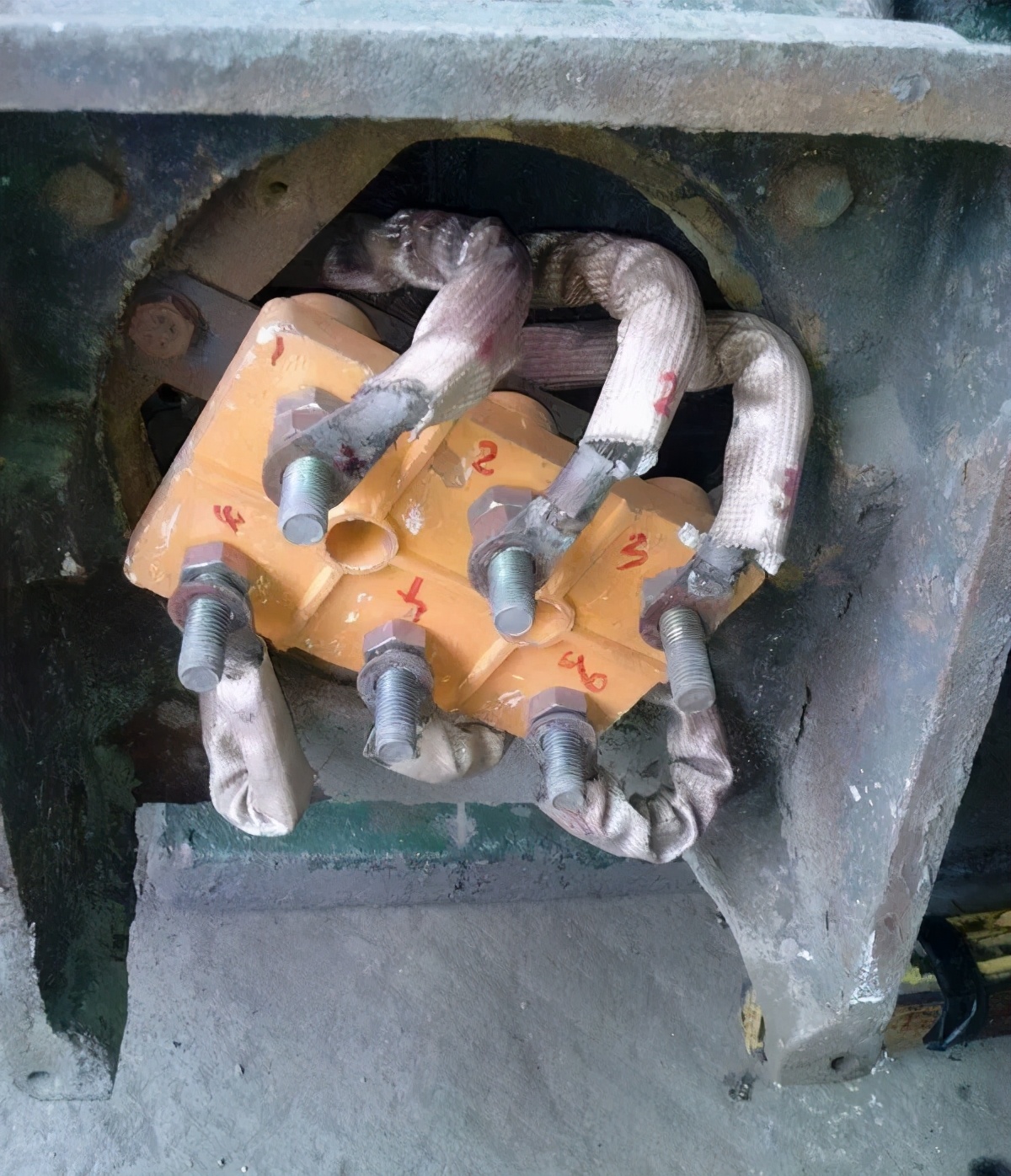

測量電機繞組絕緣前，應切斷主電源，掛好門禁卡，以防觸電。拆下電機三相電源線，做好回收標記，拆下電機接線柱中的連接件(必須拆下連接件，否則無法測量相間繞組)。如圖4所示。

電機檢查前的準備工作圖4

第四步電動機相間繞組絕緣檢查

檢查電機的相間繞組絕緣，即檢查相間絕緣。兆歐表的“L”端子連接到電機繞組的端子，E端子連接到電機繞組的端子。具體檢驗方法如圖5所示。

相間絕緣電阻圖5

正常工作條件下，兩相繞組間的絕緣電阻應為“”(無窮大)，低于0.5M，表示

第五步：如果三相繞組之間絕緣良好，進行接地檢測。檢查方法是：兆歐表的一端(L)接在三相繞組引出線的一端，另一端(E)接觸電機金屬外殼的銘牌或電機不生銹的金屬外殼。用兆歐表檢查電機的接地點。具體操作方法如圖7所示。

相位和接地之間絕緣電阻的測量圖7

如果低于0.5M，說明電機繞組已經受潮或絕緣電阻很差；如果兆歐表指針為零，說明相繞組有對地短路點。按照第五步分別檢查三相繞組U、V和W。

電動機絕緣電阻合格要求？

a)高壓電機定子線圈用2500V兆歐表測量，其絕緣電阻值不小于1M每千伏；

b)低壓電機定子線圈用500V兆歐表測量，電阻值不小于0.5m；

c)DC電機定子線圈用1000V兆歐表測量，電阻值不小于0.5M；

d)測量值應與相同溫度下的先前值進行比較。如果低于前次測量值的70%，找出原因。

e)吸收率R60’/R15’，其比值不小于1.3。
