三相電機改單相正反轉接線圖(三相電機的正確接法)

將三相電機改為單相運行有三種接線方式。今天我們就來簡單分析一下。

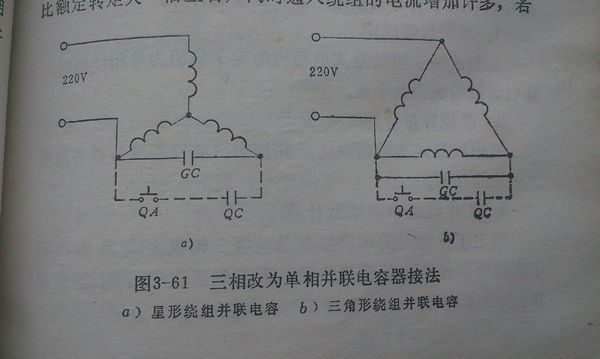

，三相電機星形連接時。

一次正向旋轉和一次反向旋轉

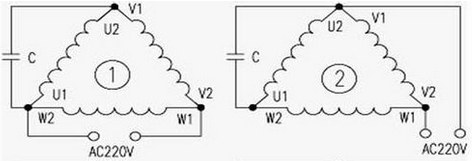

二、三相電機三角形連接時。

一次正向旋轉和一次反向旋轉

正反轉的關鍵點是改變電容端子的連接。

1、電容容量的計算方法

起動電容和運行電容的計算公式，運行電容的公式：C=1950I/Ucos，C為運行電容(uf- micro法)I為電機的額定電流值(A)U為額定電壓。由于我們這里改為單相運行，額定電壓為220v。是功率因數，很多電機上都有標注，啟動電容一般是運行電容的1-4倍。

2.電容容量的經驗公式

100W的功率對應7微法的容量，也就是說1KW的電機可以使用70微法左右的電容。這個值只是一個大概的數字，可以根據自己的負荷進行調整。

建議只換1.5KW以下的電機，換了之后功率會衰減，不能帶重負載。如果功率稍大于1.5KW，就需要再加一個啟動電容。

需要啟動電容器。

第三種改革：這種很少見。

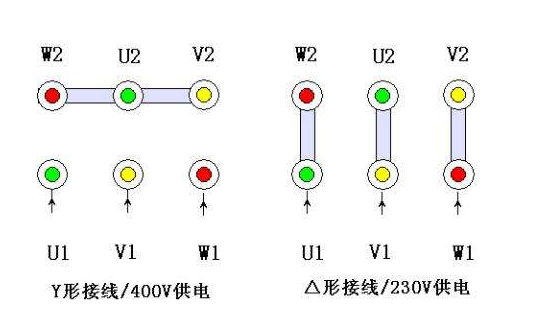

這是電機的兩種常見連接。

第三條線路

一般1KW以下，先改三角形接法，再加電容，所以我推薦第二種接法。
